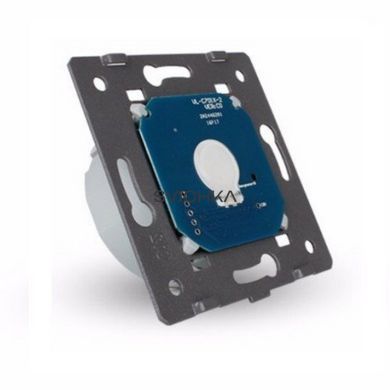

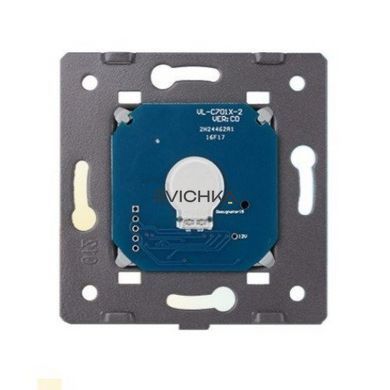

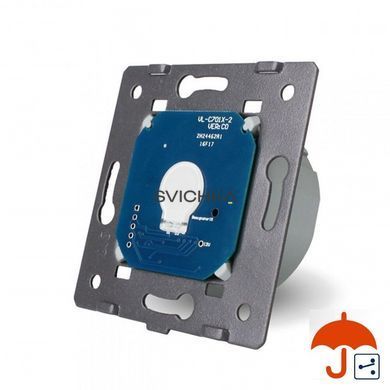

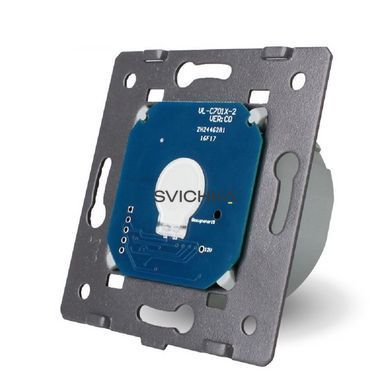

Механизм сенсорный проходной выключатель с защитой IP44

Проходной выключатель Livolo используется для управления освещением с двух и более мест. Работает в режиме вкл / выкл. Управление осуществляется прикосновением к сенсору.

Подключение осуществляется без внесения каких-либо дополнительных изменений в существующую схему электрической проводки. То есть вы можете легко заменить свой старый механический выключатель на современный сенсорный.

Выключатель имеет подсветку, которая показывает текущее состояние выключателя: синий - выключено, и красным - включено.

Особенности

• Позволяет управлять освещением с нескольких мест;
• Подходит для использования на улице;
• Может использоваться с любым источником света от 1 Вт до 1000 Вт;
• Подсветка сенсора синим и красным цветом, что позволяет легко найти переключатель в ночное время;
• Горизонтальное или вертикальное установление;
• Можно устанавливать как в стандартные, так и в глубокие монтажные коробки;
• Простая и быстрая установка с помощью винтового соединения;
• Можно установить до 5 штук в одну рамку;
• Крепится к монтажной коробке винтами;
• Прочный окрашенный металлический суппорт;
• Используется с рамкой из закаленного стекла;
• Емкостный сенсор.

Размер

Размеры выключателя позволяют устанавливать его в монтажные коробки любых строительных стандартов, принятых в нашей стране. Все это значительно облегчает монтаж выключателей.

Комплект поставки

• Сенсорный выключатель Livolo;
• Шурупы для крепления;
• Инструкция;
• Коробка.

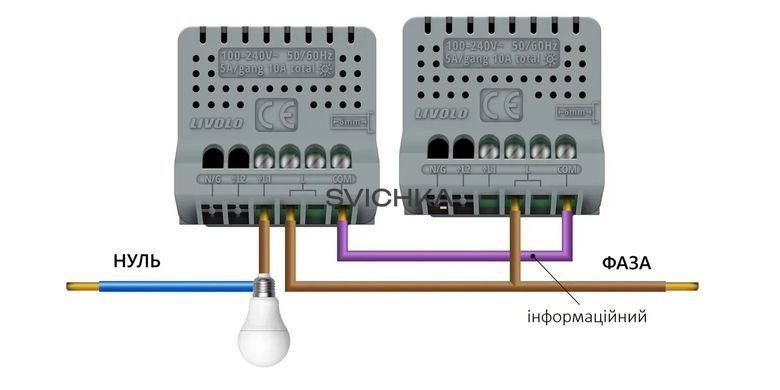

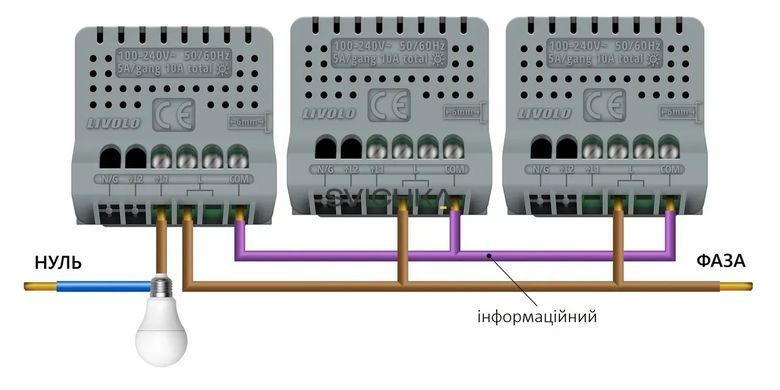

Схема подключения проходного выключателя

Подключение осуществляется без внесения каких-либо дополнительных изменений в имеющуюся схему электрической проводки.

Внимание! Проходные выключатели работают совместно с другими проходными выключателями. Для правильной работы требуется минимум два выключателя. Проходные выключатели LIVOLO не работают с проходными выключателями.

Нагрузкой управляет Главный (Master) выключатель, Второстепенные (Slave) выключатели передают команду вкл/выкл Главному выключателю.

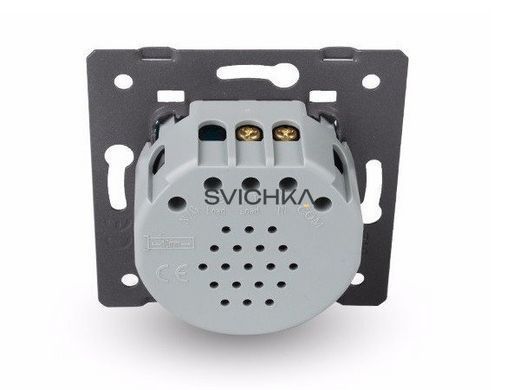

• Для подключения Главного (Master) выключателя используются клеммы: Lin - фаза, L1  выход на линию нагрузки, COM - информационный.
• Для подключения Второстепенного (Slave) выключателя используются две клеммы: Lin - фаза, COM - информационный.

Внимание! Функция проходного переключателя начинает работать только после программирования. Без программирования свет будет включать только Главный Master выключатель.

Программирование:
Шаг 1: Прикоснитесь к сенсору Главного выключателя и удерживайте палец до звукового сигнала (примерно 4-5 секунд). Уберите палец из зоны сенсора.

Шаг 2: Прикоснитесь к сенсору Второстепенного переключателя на пол секунды.

Сброс программирования:
Прикоснитесь к сенсору Главного переключателя и удерживайте палец до второго звукового сигнала (примерно через 10 секунд). Программирование будет сброшено.

Инструкция по установке и подключению

Выключатель устанавливается в круглую монтажную коробку

Предназначен для монтажа с сенсорной панелью

Сенсорная панель поставляется отдельно
